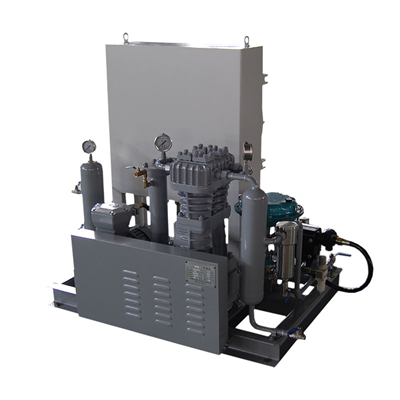

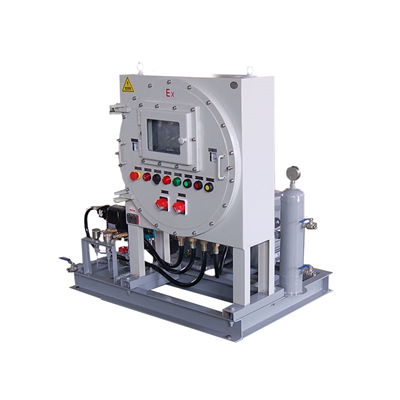

氢气压缩机的结构组成

一、主要结构组成

1. 基础运动部件

• 曲轴：将驱动机的旋转运动转化为活塞的往复运动，是传递动力的关键部件。

• 连杆：连接曲轴与十字头，传递动力并实现运动形式的转换。

• 十字头：连接连杆与活塞杆，在导轨内做往复运动，保障活塞运动的稳定性。

2. 核心压缩组件

• 气缸组件：由铸铁气缸、缸套、缸盖等部件组成，构成气体压缩的密闭空间。

• 活塞系统：包含活塞、活塞环、刮油环等，核心作用是实现气体的压缩与密封。

• 气阀：采用不锈钢材质制成，负责控制气体的吸入与排出，保障压缩效率稳定。

• 填料密封：设置于活塞杆与气缸之间，核心功能是防止氢气泄漏，是设备安全设计的关键。

3. 特殊结构类型

• 隔膜式压缩机：采用气侧、油侧、中间膜片三层金属膜片实现无接触压缩，可保障氢气纯度，适用于高纯度需求场景。

• 材料要求：主体多采用316奥氏体不锈钢，以抵御氢脆与氢腐蚀，延长设备寿命、提升运行安全性。

4. 附属系统

• 冷却系统：涵盖气缸冷却与级间冷却，通过冷却器降低压缩过程中气体温度，提升设备运行效率。

• 润滑系统：分为运动部件润滑与气缸填料润滑两套独立系统，保障设备长期稳定运转。

• 驱动系统：通常由电动机通过联轴器直接驱动，也可采用气动或带减速箱的配置方案。

• 安全辅助设备：包括气体过滤器、缓冲器、油水分离器、氮气密封系统等，用于提升运行安全性与气体品质。

二、结构设计特点

• 双室中间连接体：在机身与气缸之间设置隔离腔，引入氮气进行密封，防止氢气泄漏至机身或大气中。

• 多级压缩设计：通过多级压缩与级间冷却的配合，逐步提升氢气压力，降低单级压缩负荷，提高设备能效。

• 高密封性要求：由于氢气具有易燃特性，所有密封结构（如填料、隔膜）均需具备极高的可靠性。
