卸车压缩机工作原理

一、核心工作逻辑：建立“压力差”驱动介质流动

1. 抽取槽车或储罐中的低压气态介质（如BOG蒸发气）；

2. 将其压缩至更高压力（通常高于槽车或储罐压力0.2-0.5MPa）；

3. 高压气体推动液态介质克服阻力，从槽车流向储罐，或为液态介质气化提供动力，完成卸车流程。

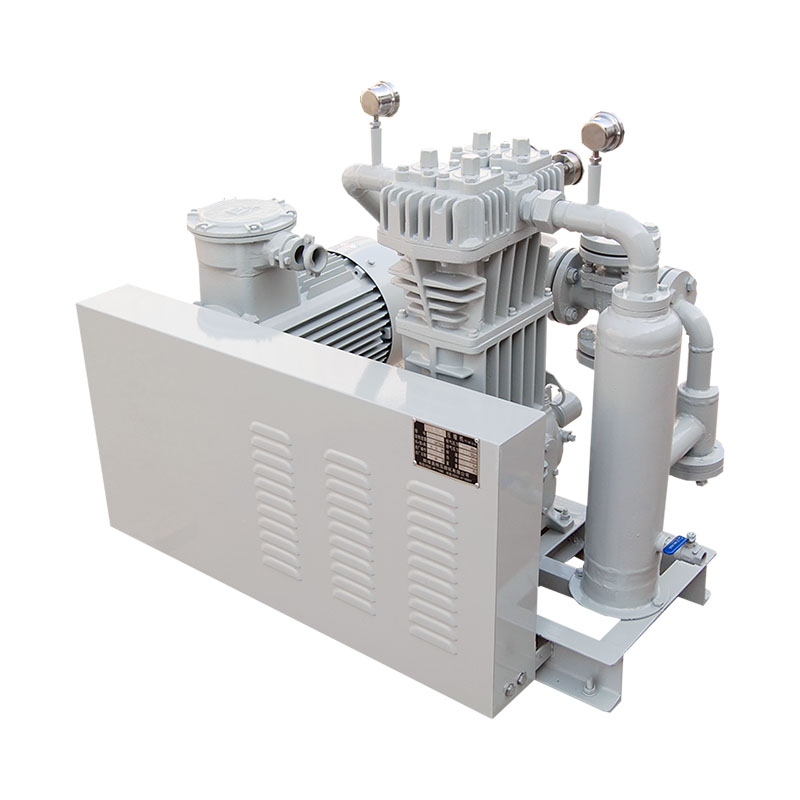

二、关键结构与工作流程（以往复活塞式为例，工业卸车主流类型）

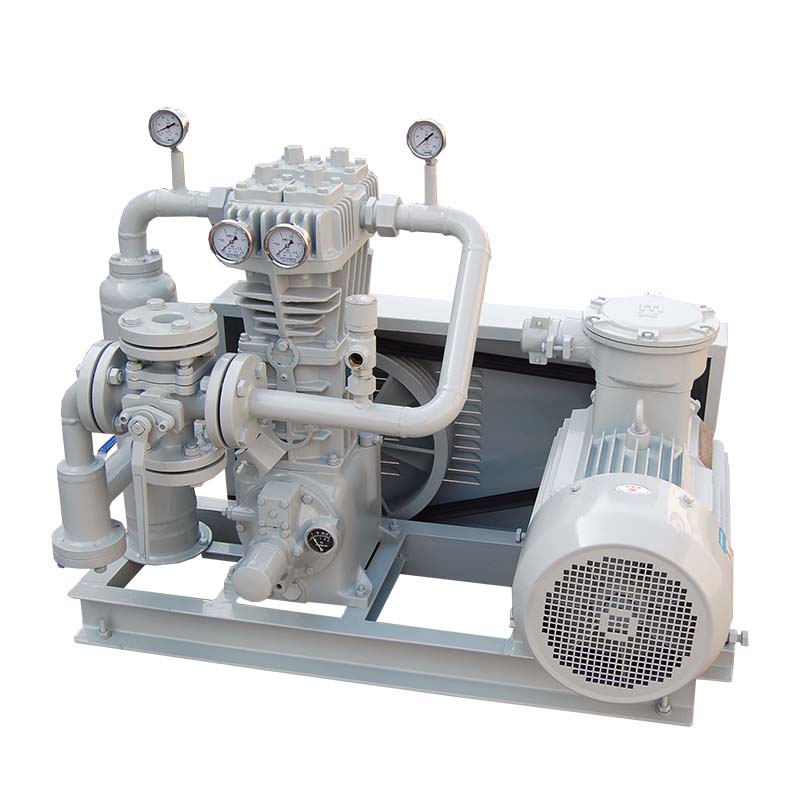

1. 核心组成部件

• 气缸与活塞：压缩介质的核心单元，通过活塞往复运动改变气缸容积，实现介质的吸入与压缩。

• 吸气阀与排气阀：均为单向阀结构，分别控制介质“只进不出”和“只出不进”，有效防止介质倒流。

• 传动机构：由电机、曲轴、连杆组成，核心作用是将电机的旋转运动转化为活塞的往复运动，提供压缩动力。

• 冷却系统：压缩过程会产生大量热量，通过水冷或风冷方式降低气缸温度，避免介质过热及设备损坏。

2. 四步工作循环

1. 吸气阶段：电机驱动曲轴旋转，连杆带动活塞向气缸底部（下止点）移动，气缸容积增大、压力降低；当气缸压力低于吸入端（槽车/储罐低压气）压力时，吸气阀自动开启，低压气态介质被吸入气缸。

2. 压缩阶段：活塞到达下止点后反向移动，向气缸顶部（上止点）运动，气缸容积逐渐缩小；吸入的低压气体被挤压，压力持续升高，吸气阀因压力差自动关闭。

3. 排气阶段：当气缸内气体压力升至高于排气端（高压管路）压力时，排气阀自动打开，高压气体被排入后续管路，输送至槽车或气化系统，为卸车提供动力支撑。

4. 膨胀阶段：活塞到达上止点后再次反向移动，气缸容积开始增大；残留的少量高压气体发生膨胀，压力随之降低，直至低于吸入端压力，吸气阀再次开启，进入下一个工作循环。

三、卸车场景的特殊适配：为何需专用压缩机？

• 压力可调性：可根据槽车与储罐的实时压力差，灵活调节排气压力，避免压力过高损坏设备或过低导致卸车停滞。

• 耐温/耐腐蚀性：针对低温介质（如LNG，-162℃），采用不锈钢等低温材质制作气缸、阀门，防止部件低温脆裂；针对腐蚀性介质，需进行专业防腐处理。

• 启停灵活性：卸车流程为间歇性作业，压缩机需支持“短时启动-高频循环-快速停机”，其电机与控制系统需具备快速响应能力，适配作业节奏。
